概述 | |
|
“HL-A型周界防范智能高壓電網系統”是依據中華人民共和國公安部2000年7月5日發布的中華人民共和國公共安全行業標準GA 247－2000《監所周界高壓電網裝置》和中華人民共和國國家標準GB25287-2010和2023《周界防范高壓電網裝置》的技術要求研制的新一代高科技周界防范產品。該系統一次性順利通過國家公安部一所的“公安部安全與警用電子產品質量檢測中心”和“國家安全防范報警系統產品質量監督檢驗中心（北京）”的檢測，各項指標全部合格。產品已遍布全國三十二個省、市、自治區，數千套產品穩定運行于各省看守所、監獄、拘留所、戒毒所、部隊彈藥庫、國家物資庫、軍械庫、銀行金庫、民兵訓練基地、軍事禁區、電力變電站等行業，并廣受行業客戶的一致好評。 系統采用先進的單片機（CPU）控制及數字信號采集、通訊、記錄技術，集防范、報警、存儲等功能于一體，該系統產品技術先進、功能齊全、穩定可靠，集合脈沖調制、數據采集、動態分析技術，高壓技術、微處理器分析技術，集威懾、打擊、防范、報警、監控于一體，提供周界安全防范一站式解決方案。值班人員可以通過主機上的LED大屏監控主界面，清楚掌握整個電網系統的運行狀況。一旦警情發生，系統立即顯示報警所屬區域，并發出聲、光報警，并和其他系統進行聯動，如監控系統、照明系統等，從而使武警崗樓、指揮中心干警或值班干勤快速做出聯動反應，阻止、抓捕攀爬人員，達到全方位的周界圍墻安全防范目的，是我公司主導產品之一。也是監管場所圍墻周界防范必備產品之一。 |
|
系統簡介 | |
一、電網系統功能特點 1、觸網、斷網、故障多路分段報警 系統報警率100％ 系統報警主機可分1～128段（標準配置為4段，即一個主機箱、4個高壓箱），警戒電網發生警情時，設備自動聲光報警，如觸網、斷線、短路、故障報警顯示，每段每防區報警單獨指示，多段同時報警可清楚分辨，5.7寸LCD中文液晶顯示。 2、報警分機 將主控室報警信號同步傳輸至另一值班室或武警值班室，中文液晶顯示防區警情、電流、電壓及運行狀態等。 3、與計算機相連，電子地圖顯示 、數據記錄、查詢、打印并可遠程控制 系統與計算機相連，電子地圖準確形象地顯示觸網、斷網、故障警情和警情位置，并可撤防、布防、記錄、存儲、查詢、，并可打印警情發生時間、防區、種類、系統工作狀態等參數，計算機還可局域網傳輸、遠程控制系統主機的復位、開關等。如果計算機死機或中病毒等，不影響電網系統的正常工作。 4、系統故障報警 可提供高壓發生箱故障報警、通訊故障報警、操作錯誤報警及接線錯誤報警等。 5、自動巡檢 每0.2秒系統自檢1周，不漏掉任何一個報警信號。 6、多路信號輸出 與外圍監控、圍墻照明聯動與外圍設備（如：監控器材、自動照明等）連接，接供控制信號，進行必要的錄音錄像；同時和武警值班室，武警崗樓，AB門值班室提供報警聯動功能。 7、對接協議 提供數據接口協議，對接國內一流監控系統平臺，并與省公安廳、省監獄管理局及其他各行業電網使用方的上級主管部門的電網監控平臺實現對接。 8、24小時不間斷UPS后備電源 當市電停電后，智能高壓電網系統自動切換到后備UPS電源供電，不受市電停電影響，確保電網正常運行。
二、系統特色
三、系統簡介
四、工作原理
2、原理簡介
五、系統特點
HL-A型周界防范高壓電網系統，計算機配套軟件的電子地圖的控制界面形象直觀、靈活生動，使用管理簡潔易懂，報警的防區、集控顯示準確、形象、明了。
2、強大的系統功能
先進的單片機＋數字信號采集＋數字信號記錄技術，使系統在可靠性大大增加的同時，系統功能也得到飛速的提升。系統除具有觸網、斷網、短網報警外，還具有時時動態自動巡檢、報警信號數字記錄、遠程多級控制及多信號輸出等功能。

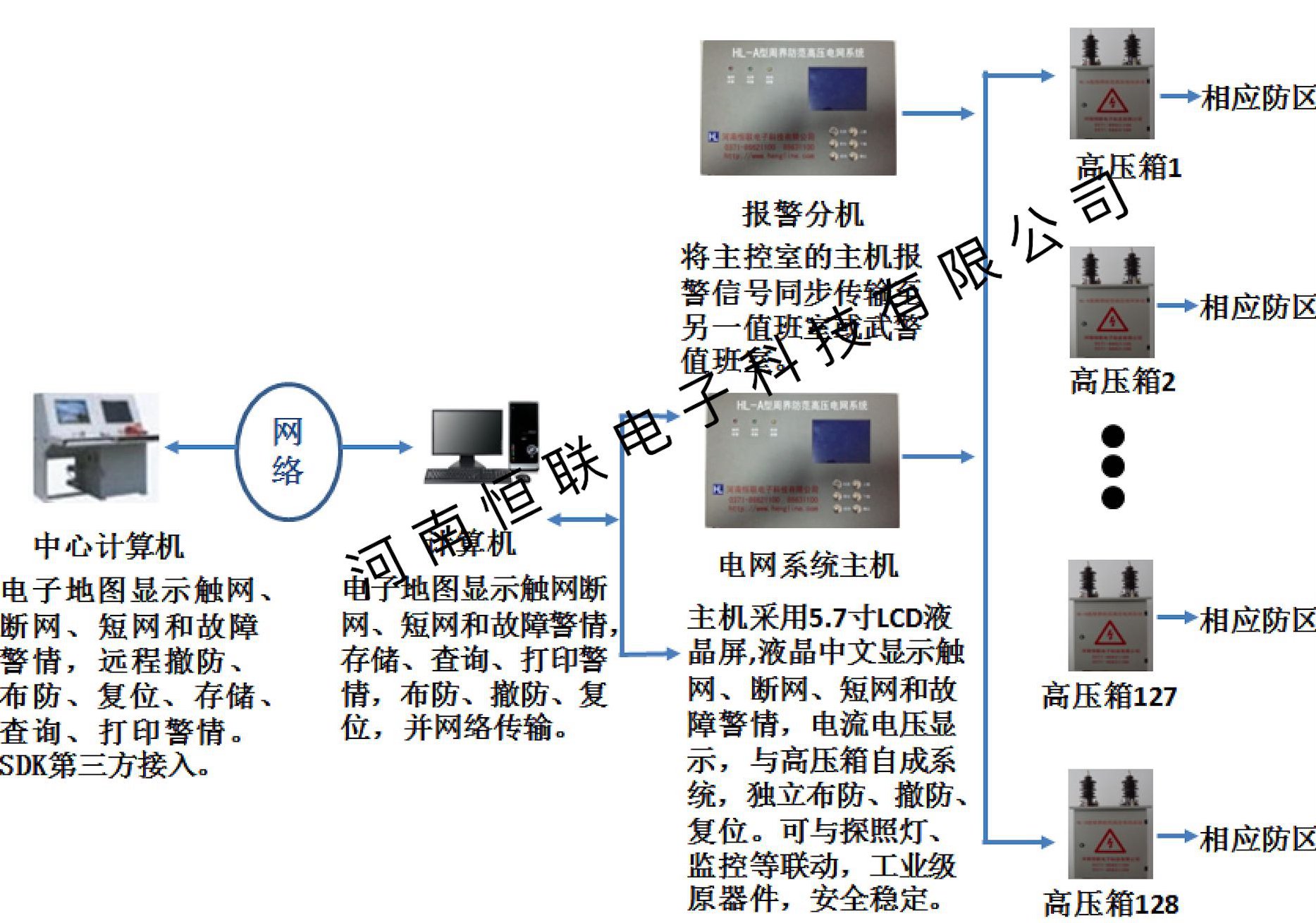

3、系統與計算機相連
系統與電腦相連，能準確形象地顯示警情發生的集控站及防區，并通過計算機網絡向中心計算機系統傳輸，同時中心 計算機系統可以對下一級電網系統實行布防、撤防、復位等遠程控制。當警情發生時，電腦可以自動記錄警情種類、警情發生區段、警情發生時間、警情解除時間及系統工作狀態等。電腦可連續記錄系統50－100年的運行資料，保存的數據可存儲、查詢、打印。中心計算機系統專用軟件并可實現數據存儲、查詢、數據轉錄、警情報告打印等功能。
4、優秀的報警技術
系統采用CAN工業現場總線結構，具有良好的可靠性和擴展性。根據CAN技術特點，系統具有時時動態自動巡檢功能，每0.1秒巡檢一周，可檢測觸網、斷網、短網及系統故障、線路故障、通訊故障等所有報警信號，使系統的報警率達到100％。系統所有報警信號、指令均采用數字編碼形式傳輸，抗干擾能力強，并可區分警情種類、排除誤報，使誤報率為零。
5、高質量的元器件選擇
系統采用先進的SMT貼片焊接技術，所有元器件均選擇工業級器件,97％以上為日、美原裝進口。從而使系統具有更高的可靠性，可穩定地工作于－40℃～＋80℃之間。
6、先進的電源節能技術
系統高壓產生部分采用我公司專門定制的升壓變壓器，壽命超長，具有損耗小、效率高、絕緣性好、過載能力強、無發熱等優點。單只靜態電流僅為40mA，系統總靜態功耗≤60VA，約為國內同類產品的30％～50％。當系統市電（AC
220V）停止供應后，自動切換至后備UPS電源，可繼續工作4－24小時。

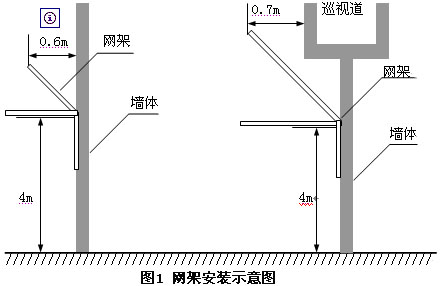

六、安裝規格
七、工作狀態及報警顯示
八、系統參數

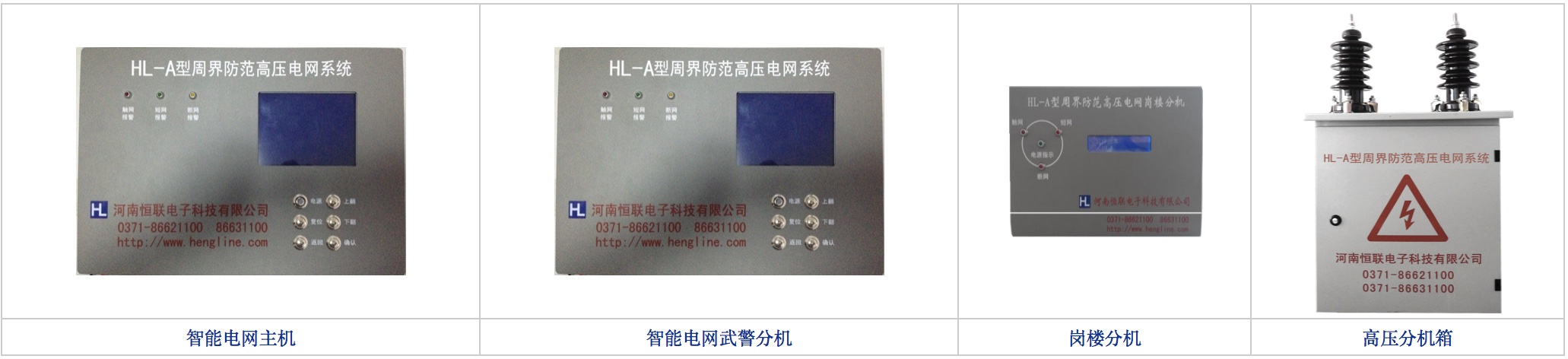

九、系統配置清單(標準配置)
十、技術支持
|
|||||||||||||||||||||||||||||||||||||||||
